JW-1A型机动车外廓尺寸检测系统


产品简介

JW-1A型机动车外廓尺寸检测系统,采用高速动态激光扫描传感器,非接触的自动扫描机动车外廓形状,利用算法处理实时得到高精度的机动车外形尺寸(如机动车的长、宽、高及轴距等)。 本系统完全满足国家标准GB7258-2017《机动车运行安全技术条件》、国家标准GB38900-2020《机动车安全技术检验项目和方法》、 GA/T 1402-2017《机动车外廓尺寸自动测量装置》的要求,广泛适用于机动车安全检测站、汽车制造厂等单位、超限治理等。

产品展示

图片加载中......

详细介绍

一、设备特点


1.1 本系统采用两部高速动态激光扫描传感器,其中一部沿进车方向安装在机动车外廓尺寸测量车道右侧,另外一部传感器安装在机动车外廓尺寸测量立柱左下侧方位。本系统自动对在车道上行驶的车辆进行扫描。

1.2 在车辆外廓尺寸测量中,激光扫描传感器相对于其他类型的传感器(图像、光幕和超声等方式)具有独到的应用优势和数据特征。

1)测量距离远,测量距离高达50m;

2)测量精度高,对于大型车辆的长、宽、高,测量误差不超过0.8%(95%的置信区),测量分辨率为1mm;

3)测量速度快,整车通过测量后8秒内可得到测量结果。

4)环境适应强,不受环境光的影响,即使在夜间和室外的工作环境也能正常工作。

1.3 本系统采用网络化接口,系统软件与汽车安全性能检测线无缝连接,并集成了车辆拍照模块,实现实时数据交换及检测调度。完全满足国家标准GB38900-2020《机动车安全技术检验项目和方法》、GB/T 26765-2023《机动车安全技术检验业务信息系统》、行业标准GA1186-2014《机动车安全技术检验监管系统通用技术条件》等标准的要求。本系统留有与各级管理部门的联网接口,可根据用户及当地管理部门的要求进行编程。

1.4系统软件为WINDOWS 操作系统,采用可视化编程工具、SQL 数据库,人机界面合理,检测功能强大,检测效率高,操作简便、易维护,可扩展性强、联网兼容性高。

1.5本系统可以安装在检测线的外检和检测车间内,安装位置可以选择工位之间 20-25米处(可视现场情况进行调整)。

1.6 检测场地:采用通道式过车,特殊要求另行协商。




二、主要技术参数

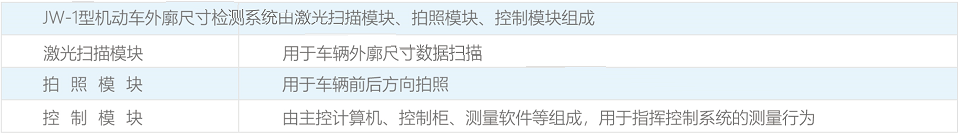

三、系统组成

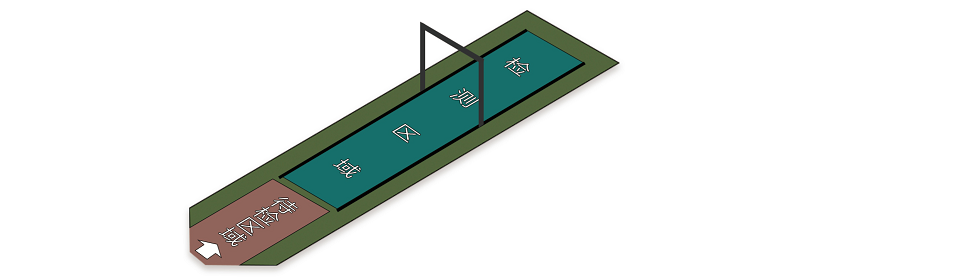

四、工艺布局


DKC-500地沟过车
